Шаг 6

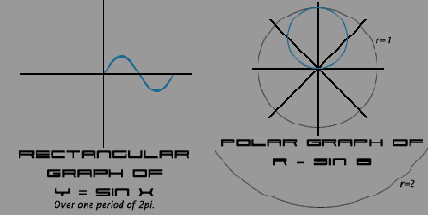

Rectangular Coordinates (x, y) Polar Coordinates (r, q )
(0, 0) (0, 0)
(pi/4, sqrt(2)/2) (sqrt(2)/2, pi/4)
(pi/2, 1) (1, pi/2)
(3pi/4, sqrt(2)/2) (sqrt(2)/2, 3pi/4)
(pi, 0) (0, pi)
(5pi/4, -sqrt(2)/2) (-sqrt(2)/2, 5pi/4)
(3pi/2, -1) (-1, 3pi/2)
(7pi/4, -sqrt(2)/2) (-sqrt(2)/2, 7pi/4)

Примеры:

К этому моменту вы уже должны себе представлять принцип работы фильтра полярных координат. Если вы все еще не понимаете, этот раздел поможет разобраться.
Это два наиболее простых примера - горизонтальные и вертикальные линии. Вы видите, что вертикальные линии после того, как к ним применен фильтр (конвертирующий координаты точек из прямоугольной системы в полярную), стали расходиться из центральной точки. На правой части картинки горизонтальные линии превратились в концентрически расходящиеся из центра круги. Согласитесь, просто?
