Использование фильтра 3D Transform (Трехмерное преобразование)
Рассмотрим возможности фильтра 3D Transform (Трехмерное преобразование) на примере.
· Откройте файл 01file02.tif на сопроводительном компакт-диске. На рис. 15.57 показан фрагмент изображения из этого файла, содержащий фотографию бейсбольного мяча. Наша цель будет состоять в том, чтобы слегка "повернуть" мяч вокруг оси. Это должно быть видно по изменившемуся положению шнуровки на поверхности мяча.
Рис. 15.57. Исходное изображение бейсбольного мяча перед применением фильтра
Выберите команду меню Filter - Render - 3D Transform (Фильтр - Освещение - Трехмерное преобразование). На экране появится окно диалога 3D Transform (Трехмерное преобразование), показанное на рис. 15.58.

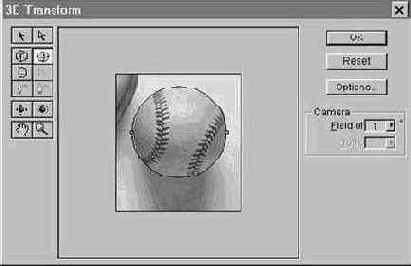

Рис. 15.58. Окно диалога 3D Transform (Трехмерное преобразование)
Щелкните в окне диалога на кнопке Sphere (Сфера) - это вторая кнопка сверху в правой колонке. Щелкните на левом краю мяча в поле просмотра окна диалога и растяните круглую рамку, стараясь плотно охватить ею мяч, как это сделано на рис. 15.58. Неточности построения рамки можно устранить, перемещая ее инструментом Selection (Выбор) со значком в виде черной стрелки или корректируя размер рамки, перетаскивая ее узлы инструментом Direct Selection (Прямой выбор).
Выберите в окне диалога инструмент Trackball (Трекбол) - это вторая кнопка снизу в правой колонке. Укажите курсором на мяч, щелкните кнопкой мыши и, удерживая кнопку, перетаскивайте курсор вправо, наблюдая, как мяч "поворачивается" вокруг своей оси подобно реальному трехмерному объекту, как показано на рис. 15.59.

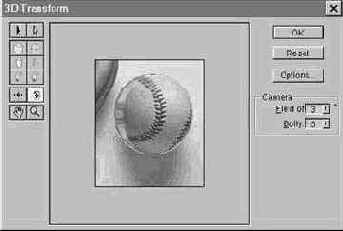

Рис. 15.59. Выполняем "трехмерный" поворот мяча
Щелкните на кнопке OK, чтобы подготовленное преобразование было применено к изображению. Полученная картина представлена на рис. 15.60.
Рис. 15.60. Результат применения фильтра 3D Transform (Трехмерное преобразование) к изображению бейсбольного мяча
Если вас заинтересовали нетривиальные возможности фильтра 3D Transform (Трехмерное преобразование), попробуйте продолжить их изучение самостоятельно, опираясь на тот опыт, который вы приобрели за время изучения этой книги.
