Photoshop 4-5 - учебный курс



Работа с инструментом Линия (Line)


  • Создайте новый документ. Сделайте его квадратной формы со стороной порядка 5 дюймов (12,5 см) и заполните фон белым цветом.
  • Выберите команды меню Просмотр - Показать сетку (View - Show Grid), а также Просмотр - Выровнять по сетке (View - Snap to Grid).
  • Щелкните на кнопке Овальная область (Ellipse Marquee) и растяните круглую рамку выделенной области в центре холста документа. Удерживая при этом клавишу Alt нажатой, вы сможете построить окружность из центра, а наличие в окне координатной сетки поможет аккуратно расположить ее.
  • Теперь нам потребуется обвести рамку выделенной области. Выберите команду меню Редактирование - Выполнить обводку (Edit - Stroke) и задайте ширину линии обводки равной 2 пикселям. Если окажется, что линия имеет размытую границу, дважды щелкните на кнопке Овальная область (Ellipse Marquee) и установите в палитре параметров величину Растушевка (Feather Radius) равной 0. (Обратитесь к главе "Урок 2: выделение областей для редактирования и преобразования изображений" за подробным описанием приемов выделения областей.)
  • Выберите вновь команду меню Просмотр - Выровнять по сетке (View - Snap to Grid), чтобы отключить режим привязки объектов к координатной сетке. Этот режим полезен при рисовании окружности, однако он окажется помехой, когда потребуется изобразить линии, выходящие за пределы окружности, как показано на рис. 3.38.

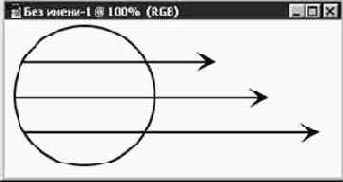

  • Рис. 3.38. Изображение логотипа должно выглядеть примерно так

  • Выберите инструмент Линия (Line). Дважды щелкните на его кнопке, чтобы вызвать палитру параметров.
  • Задайте ширину линии (Width) равной 2 пикселям и установите в группе Стрелки (Arrowheads) флажок В конце (End).
  • Щелкните на кнопке Форма (Shape) и задайте ширину (Width) и длину (Length) стрелок равной 100%, а кривизну (Concativity) - 50%.
  • Щелкните на левом краю окружности и растяните линию вправо, выведя ее за пределы окружности. Повторите эту операцию еще два раза, ориентируясь на рис. 3.38.
  • Завершив рисование, выберите команду меню Просмотр - Спрятать сетку (View - Hide Grid).
  • Поэкспериментируйте с различными размерами стрелок на концах линий, а также попробуйте использовать линии разной толщины. Попробуйте применить собственные идеи при рисовании дополнительных деталей рассмотренного выше простого логотипа.

    ЗАМЕЧАНИЕ Если вы хотите усовершенствовать логотип, выделите окружность с помощью инструментов Прямоугольная область (Rectangle Marquee) или Овальная область (Ellipse Marquee). Затем выберите команду меню Фильтр - Деформация - Сферизация (Filter - Distort - Spherize). Вы получите интересный графический эффект, но помните, что, если он вам не понравится, всегда можно воспользоваться командой Редактирование - Отменить (Edit - Undo).
