Сглаженные узлы
Как вы видели в первом примере, демонстрирующем работу инструмента Перо (Pen), сглаженные узлы имеют несколько более сложные свойства, а их использование требует определенных навыков. В сглаженном узле программа стремится обеспечить максимальную гладкость стыка двух кривых, встречающихся в этом узле (см. рис. 9.14).

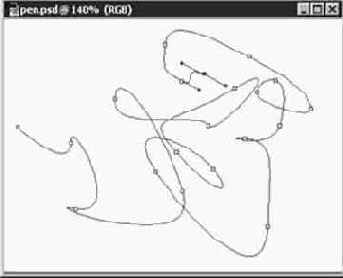

Рис. 9.14. Сглаженные узлы обеспечивают максимальную гладкость стыка двух кривых в любых ситуациях
Существует еще одна разновидность узлов, обеспечивающая менее гладкие стыки фрагментов и полезная в особых ситуациях. Такие узлы носят название точек перегиба, и в рассмотренном ниже упражнении описывается, как их создавать.
В окне нового документа начните рисование контура, установив начальную точку.
Создайте обычным способом сглаженный узел.
Переместите указатель так, чтобы он оказался точно над только что созданным сглаженным узлом. Нажав и удерживая клавишу Option (в системе Mac OS) или Alt (в системе Windows), щелкните кнопкой мыши и перетащите ее в направлении, в котором должен исходить из узла очередной криволинейный фрагмент контура. Отпустите клавишу и кнопку мыши. Изображение на экране вашего монитора должно напоминать картину, показанную на рис. 9.15.

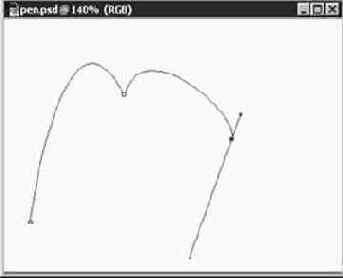

Рис. 9.15. Создание узла - точки перегиба. Правый отрезок кривой был только что создан при удержании клавиши Alt (Option)
Переместите указатель в точку, где должен оканчиваться фрагмент контура и помещаться очередной узел, щелкните кнопкой мыши и перетащите указатель в направлении, противоположном тому, в котором вы перетаскивали его на предыдущем шаге 3. На рис. 9.16 показан результирующий вид кривой.
Рис. 9.16. Итоговый вид кривой с узлом - точкой перегиба
